Yan Duvar Konveyör Kayışı
Dalgalı Yan Duvar Taşıma Bantlarımız, malzeme türü, taşıma kapasitesi, kaldırma yüksekliği ve çalışma koşullarına uyacak şekilde farklı çapraz sert takviye, yan duvar yükseklikleri, diş profilleri, bant dayanımları ve kauçuk bileşenleri ile yapılandırılabilir.

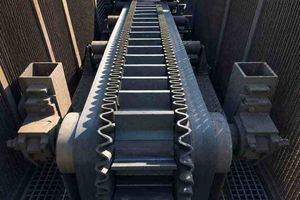

Yan Duvar Konveyör Kayışı Genel Bakış
Yan Duvar Konveyör Bantı, Oluklu Yan Duvar Konveyör Bantı olarak da bilinir, yığın malzemelerin dik eğim ve dik taşınması için tasarlanmıştır. Malzemeyi kaldırma sırasında tutmak için oluklu yan duvarlar ve çapraz dişliler ile güçlendirilmiş bir taban bandını birleştirir, geri kaymayı, yan dökülmeyi ve gereksiz transfer noktalarını azaltmaya yardımcı olur. Konveyör sistemi doğru bir şekilde mühendislik ile tasarlandığında, yan duvar bantları yatay taşımadan 90°'ye kadar eğimlere kadar çalışabilir, bu da dik kaldırma ve sınırlı zemin alanının ana gereksinimler olduğu kurulumlar için uygun hale getirir.
Geleneksel düz konveyör bantlarının aksine, yan duvar bantları, yan duvarları ve dişlileri desteklemek için gerekli olan enine sertliği sağlamak için çapraz sert takviye kullanabilirken, pulley bükülmesi için uzunlamasına yönde esnek kalır. Bantın dayanıklılığı, yan duvar yüksekliği, dişli yüksekliği ve aralığı, takviye yapısı ve kauçuk bileşeni, taşınan malzeme, kapasite, kaldırma yüksekliği ve çalışma koşullarına göre seçilebilir, bu da onları madencilik, limanlar, çimento fabrikaları, enerji santralleri, geri dönüşüm ve yığın malzeme taşıma sistemlerinde yaygın olarak kullanılabilir hale getirir.
Yan Duvar Konveyör Kayışı Özellikleri
◆90°'ye kadar Yüksek Eğilimli Taşıma:TRANSCO Yan Duvar Konveyör Bantları, dik eğim ve dik malzeme taşımak için tasarlanmıştır, tam sistem doğru bir şekilde mühendislik ile tasarlandığında 90°'ye kadar açılarda çalışabilen konveyör düzenleri ile birlikte. Oluklu yan duvarlar ve enine dişliler, yükü kaldırma sırasında destekleyen stabil malzeme cepleri oluşturur, konveyörün yataydan dik eğime veya dik taşımaya ve tekrar yataya geçiş yapmasına olanak tanır.
◆Dökülmeyi Azaltarak Sürekli Taşıma:Oluklu yan duvarlar ve çapraz dişlilerin birleşimi, yığın malzemeyi bantın etkili taşıma alanı içinde tutar, dik taşımada geri kaymayı ve malzeme kaybını azaltır. Malzeme, yükleme noktasından boşaltma noktasına gereksiz ara transfer noktaları olmadan sürekli olarak hareket edebildiğinden, sistem ayrıca toz oluşumunu, ürün bozulmasını ve tekrar eden malzeme transferleri ile sıkça ilişkilendirilen dökülmeyi azaltabilir.
◆Kompakt Konveyör Düzeninde Yüksek Kapasite:Malzemeleri dik açılarda taşımak yerine konveyörü uzun yatay bir mesafe boyunca uzatmak, bir yan duvar bant sistemi çok daha küçük bir kurulum alanında önemli bir dik kaldırma elde edebilir. Bu, zemin alanının sınırlı olduğu limanlar, madenler, çimento fabrikaları, işleme tesisleri ve mevcut üretim hatları için özellikle uygundur, mevcut yan duvar yükseklikleri, dişli boyutları ve bant genişlikleri, taşıma hacminin gerekli taşıma kapasitesine uyum sağlamasına olanak tanır.
◆Sıcak Vulkanize Entegre Yapı:Taban bant, oluklu yan duvarlar ve enine dişliler, entegre bir taşıma yapısı olarak mühendislik ile tasarlanmıştır, sıcak vulkanize bağlantı, geleneksel soğuk bağlı montajdan daha güçlü ve daha dayanıklı bağlantılar sağlamak için mevcuttur. Doğru kalıplama ve vulkanizasyon, yan duvarların ve dişlilerin tekrar eden bükülmelere, yüklemelere ve pulley geçişlerine dayanmasına yardımcı olur, erken ayrılma riskini azaltır ve zorlu yığın malzeme taşıma koşullarında daha uzun hizmet ömrünü destekler.
◆Hassas Kontrol Edilen Bant Üretimi:Stabil yan duvar bant performansı, tutarlı taban bant yapısıyla başlar. TRANSCO, yaklaşık 0.1 mm'ye ulaşan kalendere doğruluğu ile kritik üretim süreçlerini kontrol eder ve kauçuk karıştırma sıcaklığını ±0.5°C içinde kontrol altında tutar, bu da kaplama kalınlığının, bileşen tutarlılığının ve karkas yapısının uniform olmasına yardımcı olur. Bu üretim kontrolleri, güvenilir bağlama, boyutsal stabilite ve bir üretim partisi ile diğerleri arasında tekrar edilebilir bant performansını destekler.
◆Güvenilir Üretim Desteği ile Sorunsuz Operasyon:Yan duvar konveyör sistemleri döner makaralar ve idler üzerinde çalışır ve yüksek kaldırma uygulamalarında gereken ara transfer noktaları ve yardımcı konveyör ekipmanlarının sayısını azaltabilir, sistem doğru bir şekilde tasarlandığında sorunsuz operasyon ve daha düşük bakım gereksinimlerini destekler. TRANSCO, taban bant üretimini, yan duvar hazırlığını, dişli üretimini ve nihai montajı üretim sistemi içinde entegre eder, 800,000+ metre aylık bant üretim kapasitesi ile desteklenir, endüstriyel projeler için hem standart hem de özelleştirilmiş yan duvar konveyör bant siparişlerinin sürekli olarak tedarik edilmesine olanak tanır.
Yan Duvar Konveyör Kayışı Teknik Standartları
① TRANSCO yan duvar konveyör bantları, genel kullanım için tekstil yapısına sahip kauçuk kaplı konveyör bantları için ana gereksinimleri kapsayan ISO 14890:2026'ya uygun olarak üretilmiş ve doğrulanmış tekstil takviyeli taban bantları kullanır. Ürünler ayrıca, üzerinde anlaşılan bant yapısı ve proje gereksinimlerine göre DIN 22102-1:2020-12, GB/T 32457-2015 ve GB/T 7984-2013'e göre tedarik edilebilir.
② Taban bantının tam kalınlık çekme dayanımı ve uzaması ISO 283:2023'e göre doğrulanır. Bu testler, seçilen EP veya NN karkasın yüksek yük, dik eğim ve dik taşıma uygulamaları için gerekli olan uzunlamasına dayanıklılığı ve boyutsal stabiliteyi sağladığını doğrular.
③ Tekstil katmanları arasındaki yapışma ve kauçuk kaplama ile karkas arasındaki yapışma ISO 252:2023'e göre test edilir. Oluklu yan duvarlar ve çapraz dişliler, kontrol edilen sıcak vulkanize bağlantı ile taban bant ile entegre edilir, bağlama kalitesi ve boyutsal tutarlılık üretim denetimi sırasında doğrulanır.
④ Tekstil takviyeli taban bantlarının yırtılma yayılma direnci ISO 505:2025'e göre doğrulanabilir. Zorlu yan duvar konveyör uygulamaları için, karkas dayanıklılığı ve çapraz sert takviye, tekrar eden bükülme ve malzeme yükleme altında gerekli olan uzunlamasına esneklik ve enine sertlik kombinasyonunu sağlamak için seçilir.
⑤ Minimum makaralı çaplar ISO 3684:1990 + Amd 1:2006'ya göre belirlenebilirken, dik eğim ve dik taşıma düzenlemeleri VDI 3971:2024-09'a atıfta bulunularak seçilebilir. Konveyör hesaplaması ve sistem boyutlandırması ayrıca, özellikle yığın malzeme bant konveyör uygulamaları için DIN 22101:2011-12'ye atıfta bulunabilir.
⑥ Özel amaçlı yan duvar konveyör bantları, alev direnci için ISO 340:2022, elektrik iletkenliği ve antistatik performans için ISO 284:2025 ve ısıya dayanıklı kauçuk kaplamalar için ISO 4195:2026 dahil olmak üzere ilgili performans standartlarına göre üretilip doğrulanabilir. Kaplama performansı, Çin standart gereksinimlerinin geçerli olduğu durumlarda GB/T 33525-2025'e göre de belirtilebilir.
Yan Duvar Konveyör Kayışı Kesiti
Bir Yan Duvar Konveyör Bantı, güçlendirilmiş bir taban bantı, oluklu yan duvarlar ve enine dişlilerden oluşur. Yan duvarlar, bantın her iki kenarında malzemeyi tutar, dişliler yükü destekler ve dik eğim veya dik taşıma sırasında geri kaymayı azaltır. Dış serbest alan, makaraya temas, izleme ve konveyör operasyonu için gerekli boşluğu sağlar. Bu bileşenler birlikte, yüksek taşıma açılarında kontrollü yığın malzeme taşıma için stabil malzeme cepleri oluşturur.
Sh – Yan Duvar Yüksekliği: Malzeme boyutu, gerekli kapasite ve taşıma açısına göre seçilen oluklu yan duvarın dikey yüksekliği.
Bw – Bant Genişliği: Taşıma kapasitesi, malzeme özellikleri ve konveyör düzenine göre belirlenen taban bantının toplam genişliği.
Cp – Dişli Aralığı: Yan yana olan çapraz cleat'lar arasındaki uzunlamasına mesafe. Cleat aralığı, cep hacmini, malzeme desteğini ve taşıma kapasitesini etkiler.
Sw – Yan Duvar-Ayak Genişliği: Kayış yüzeyine bağlı yan duvar tabanının genişliği, kurulum alanını, serbest alan genişliğini ve yan duvarın yapısal stabilitesini etkiler.
Yan duvar yüksekliği, cleat yüksekliği ve aralığı, kayış genişliği ve serbest alan boyutları, taşınan malzeme, parça boyutu, kapasite, eğim açısı ve konveyör geometrisine göre bir bütün olarak sistem olarak seçilmelidir. TRANSCO'da, yan duvar konveyör kayışları için uygulama bazlı seçim ve özelleştirme sunuyoruz; bu, temel kayış dayanıklılığı, EP veya NN karkas yapısı, çapraz sert takviye, yan duvar yüksekliği, cleat profili ve aralığı, kayış genişliği, kaplama kalınlığı, kauçuk bileşimi, kenar tasarımı, ekleme yöntemi, kayış işaretleme ve ambalajlamayı içerir. Orijinal kayış spesifikasyonu mevcut değilse, konveyör boyutlarınız, işletme koşullarınız ve malzeme taşıma gereksinimleriniz temelinde uygun bir yapılandırma da önerebiliriz.
Cleat'ların Teknik Verileri
| Model | Tip | Yükseklik (mm) | Ayak Genişliği (mm) |
|---|---|---|---|
 | C55 | 55 | 75 |
| C75 | 75 | 90 | |
| C90 | 90 | 110 | |
| C110 | 110 | 110 | |
 | T40 | 40 | 70 |
| T55 | 55 | 80 | |
| T75 | 75 | 100 | |
| T90 | 90 | 110 | |
| T110 | 110 | 110 | |
| T140 | 140 | 160 | |
| T180 | 180 | 160 | |
 | TC75 | 75 | 85 |
| TC90 | 90 | 110 | |
| TC110 | 110 | 110 | |
| TC140 | 140 | 150 | |
| TC180 | 180 | 150 | |
| TC230 | 230 | 160 | |
| TC280 | 280 | 160 | |
 | TCS230 | 230 | 105 |
| TCS280 | 280 | 105 | |
| TCS360 | 360 | 200 | |
| TCS470 | 470 | 200 |
Yan Duvarın Teknik Verileri
| Model | Tip | Yükseklik (Sh) mm | Yan Duvar-Ayak Genişliği (Sw) mm | Aralık (P) mm | Ağırlık (kg/m) |
|---|---|---|---|---|---|
 | Standart | 40 | 30 | 25 | 0.58 |
| 60 | 50 | 40 | 1.55 | ||
| 80 | 50 | 40 | 1.82 | ||
| 100 | 50 | 40 | 2.20 | ||
| 120 | 50 | 40 | 2.65 | ||
| Tekstil Takviyeli | 120 | 75 | 63.2 | 3.20 | |
| 160 | 75 | 63.2 | 4.76 | ||
| 200 | 75 | 63.2 | 6.45 | ||
| 240 | 75 | 63.2 | 7.50 | ||
| 250 | 75 | 63.2 | 6.37 | ||
| 280 | 75 | 63.2 | 8.90 | ||
| 300 | 75 | 63.2 | 9.33 | ||
| HD | 300 | 100 | 83 | 12.10 | |
| 400 | 100 | 83 | 18.72 | ||
| 500 | 100 | 83 | 16.80 |
Yan Duvar Konveyör Kayışı Üretim Detayları
 |  |  |
| Kauçuk Bileşen Hazırlığı | Kauçuk Karıştırma ve Arıtma | Ana Kayış Hazırlığı |
| Hazırlanan kauçuk bileşenleri, sonraki ana kayış, yan duvar ve cleat üretimi için işlenir ve depolanır. | Kauçuk bileşenleri, tutarlı malzeme özellikleri elde etmek için kontrollü silindir işleme ile karıştırılır ve arıtılır. | Ana kayış yüzeyi, yan duvar ve cleat montajı için doğru konumlandırma ve güvenilir yapışma sağlamak amacıyla hazırlanır. |
 |  |  |
| Sıcak Vulkanizasyon | Kalite Kontrol | Tamamlanmış Bant Kontrolü ve Depolama |
| Ana bant, yan duvarlar ve dişliler, bir bütünleşik yapı haline sıcak vulkanize edilerek yapışma gücünü, dayanıklılığı ve tekrar eden bükülmelere karşı direnci artırır. | Tamamlanmış bantlar, paketleme ve sevkiyat öncesinde boyutlar, dişli aralıkları, yan duvar hizalaması ve yapışma kalitesi açısından kontrol edilir. | Tamamlanmış yan duvarlı konveyör bantları, depolama veya sevkiyat öncesinde profil tutarlılığı, yapışma kalitesi ve genel boyutlar açısından kontrol edilir. |
Yan Duvar Konveyör Kayışı Uygulamaları
 |  |  |
| Madencilik & Taş Ocakçılığı | Cement ve İnşaat Malzemeleri | Limancılar ve Yükleme Terminalleri |
| Yan duvarlı konveyör bantları, maden, kömür, ezilmiş taş ve diğer ağır veya aşındırıcı dökme malzemelerin dik eğimle taşınmasında yaygın olarak kullanılır. Dalgalı yan duvarlar ve çapraz dişlilerin kombinasyonu, kaldırma sırasında büyük parçaların tutulmasına yardımcı olurken geri kaymayı ve ara transfer noktalarını azaltır. | Kireç taşı, klinker, agrega, kum ve diğer inşaat malzemeleri için uygun olan yan duvar bantları, sınırlı tesis alanında önemli dik kaldırma gereksinimlerinde yüksek kapasiteli taşıma sağlar. Talepkar yükler ve tekrar eden bükülmeler için çapraz sert bant yapıları seçilebilir. | Limanlar ve dökme malzeme terminallerinde, Dalgalı Yan Duvarlı Konveyör Bantları, malzemeleri düşük seviyeli yükleme alanlarından yüksek boşaltma noktalarına kompakt konveyör düzenleri kullanarak taşıyabilir. Dik taşıma açıları, konveyör ayak izini, transfer bölümlerini ve malzeme dökülmesini azaltmaya yardımcı olur. |
 |  |  |
| Enerji Santralleri ve Kömür Taşımacılığı | Tarım & Tahıl Taşımacılığı | Geri Dönüşüm ve Biyokütle |
| Yan duvar bantları, enerji üretim tesislerinde kullanılan kömür, biyokütle, kül ve diğer dökme malzemeler için uygundur. Sürekli dik açıyla taşıma, transfer noktalarının sayısını azaltabilir ve toz kontrolü ile kompakt kurulumun önemli olduğu kapalı sistemler için iyi bir şekilde uygundur. | Tahıl, mısır, buğday, gübre, yem ve diğer serbest akışkan malzemeler, yan duvar bant sistemleri kullanılarak verimli bir şekilde taşınabilir. Yan duvarlar ve dişliler tarafından oluşturulan kapalı taşıma cepleri, yüksek açılı kaldırma sırasında malzemeyi stabilize etmeye yardımcı olur ve ürün kaybını azaltır. | Yan duvarlı konveyör bantları, odun talaşı, biyokütle, geri dönüştürülmüş malzemeler, inşaat atıkları ve diğer hafif veya düzensiz dökme ürünleri taşıyabilir. Malzeme yoğunluğu, parça boyutu, gereken kapasite ve taşıma açısına göre farklı yan duvar yükseklikleri, dişli profilleri ve bant yapıları seçilebilir. |
Yan Duvar Konveyör Kayışı Nakliye ve Ambalajlama
TRANSCO, yan duvar konveyör kayışları için çelik çerçeve ambalajı, çelik veya ahşap palet ambalajı, su geçirmez sargı ve destekli katlama veya bobin ambalajı dahil olmak üzere birden fazla ambalaj seçeneği sunar. Ambalaj, kayış genişliği, yan duvar yüksekliği, cleat boyutu, kayış uzunluğu ve taşıma yöntemi dikkate alınarak seçilir ve kayışın deformasyon, nem ve hasara karşı korunmasına yardımcı olur.
Ayrıca, siparişiniz ve taşıma gereksinimlerinize göre özel çelik çerçeveler, palet boyutları, iç destekler, su geçirmez koruma, nakliye işaretleri, etiketler ve konteyner yükleme düzenlemeleri dahil olmak üzere özelleştirilmiş ambalaj çözümleri sunuyoruz.
 |  |
 |  |
 |  |
