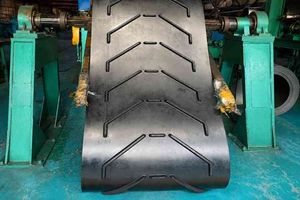

Chevron-Förderband

TRANSCO Chevron-Förderbänder sind für das geneigte Fördern von Schüttgütern, Granulaten und Stückmaterialien wie Sand, Kies, Kohle, Erz und Getreide konzipiert. Integriert vulkanisierte Gummiprofile helfen, die Materialrückhaltung zu verbessern, Rücklauf zu reduzieren und ein stabiles Fördern auf geneigten Abschnitten zu unterstützen.

Wir passen die Profilhöhe, das Musterlayout und die Bandkonstruktion an das geförderte Material, den Förderwinkel, die Bandbreite und die Betriebsbedingungen an. Individuelle Profildimensionen, EP/NN-Gehäuse, Deckstärke und Gummimischungen sind verfügbar, um Profilanpassungen zu vermeiden und konsistente Spezifikationen für Nachbestellungen aufrechtzuerhalten.

Bis zu 40° Neigung

Mehrere Chevron-Profile

EP / NN Gewebe

Abriebfest

Individuelles Mustergestaltung

OEM & Endlosversorgung

Jetzt anfragen

Übersicht über Chevron-Förderbänder

Ein Chevron-Förderband, auch bekannt als Chevron-Rillenförderband oder gemustertes Förderband, ist für den geneigten Transport von Schütt-, Granulat- und Blockmaterialien konzipiert. Erhöhte Gummiprofile sind integrativ geformt und vulkanisiert mit der tragenden Abdeckung, wodurch physische Unterstützung hinter dem transportierten Material geschaffen wird und Rücklauf und Verschüttung beim Aufwärtsfahren des Bandes reduziert werden.

Glatte Förderbänder werden im Allgemeinen bei relativ niedrigen Neigungswinkeln eingesetzt, während Chevron-Profile es ermöglichen, viele Schüttgüter bei steileren Winkeln zu transportieren. Je nach Material, Partikelgröße, Feuchtigkeit, Bandgeschwindigkeit und Profilgestaltung können Chevron-Förderbänder für Transportneigungen von bis zu etwa 40° unter geeigneten Betriebsbedingungen geeignet sein.

Die Leistung des Chevron-Bandes wird durch mehr als nur die Profilhöhe bestimmt. Profilbreite, Steigung, Öffnung, Mustergeometrie, effektive Musterbreite, Bandgestell und Deckmaterial sollten alle auf den Förderer und das transportierte Material abgestimmt werden. TRANSCO bietet mehrere Chevron-Muster mit EP- und NN-Textilgestellen, zusammen mit maßgeschneiderter Bandbreite, Profildimensionen, Deckstärke und Gummimischungen für Bergbau, Steinbruch, Zement, Recycling, Landwirtschaft und andere Anwendungen zur Handhabung von Schüttgütern.

Eigenschaften von Chevron-Förderbändern

◆Zuverlässiger geneigter Transport:Erhöhte Chevron-Profile bieten kontinuierliche Unterstützung hinter Schütt-, Granulat- und Blockmaterialien und helfen, Rücklauf und Verschüttung beim Aufwärtsfahren des Bandes zu reduzieren. Je nach Materialeigenschaften, Partikelgröße, Feuchtigkeit, Bandgeschwindigkeit und Profilgestaltung können Chevron-Förderbänder für Transportneigungen von bis zu etwa 40° unter geeigneten Betriebsbedingungen geeignet sein, was eine kürzere horizontale Förderanordnung als viele glatte Bandsysteme ermöglicht.
◆Mehrere Profile für verschiedene Materialien:Verschiedene Materialien erfordern unterschiedliche Profilgeometrien und nicht einfach nur einen höheren Riemen. TRANSCO bietet offene V-, geschlossene V-, Y-Typ-, Fischgrät- und maßgeschneiderte Muster, wobei gängige Profilhöhen 6, 12, 15, 25 und 32 mm umfassen. Profilhöhe, -breite, -steigung, -öffnung und effektive Musterbreite können an Materialgröße, Flusseigenschaften, Förderwinkel und erforderliche Kapazität angepasst werden, um einen stabileren Transport und eine stabilere Entladung zu gewährleisten.
◆Integrativ vulkanisierte Profilkonstruktion:Chevron-Profile sind integrativ geformt und vulkanisiert mit der tragenden Abdeckung, wodurch eine kontinuierliche Gummistruktur entsteht, anstatt sich auf separat verklebte Riemen zu verlassen. Kontrollierte Formfüllung und Vulkanisation helfen, eine konsistente Profilhöhe und -form aufrechtzuerhalten, während die Profilwurzel verstärkt wird, was besonders wichtig für höhere Profile von 25 mm und 32 mm ist, die wiederholtem Biegen, Stößen und abrasiver Belastung ausgesetzt sind.
◆EP- und NN-Gestell für Stärke und Flexibilität:Das Chevron-Profil kontrolliert das Material, während das EP- oder NN-Textilgestell die longitudinale Bandspannung trägt. Die EP-Konstruktion bietet relativ geringe Dehnung, dimensionsstabilität und gute Durchlaufbarkeit, während die NN-Konstruktion größere Flexibilität und Stoßdämpfung bietet. Die Festigkeit des Gestells, die Anzahl der Lagen und die Deckstärke können daher unabhängig von der Chevron-Höhe gemäß Förderlänge, Hub, Last und Antriebsbedingungen ausgewählt werden.
◆Verschleiß-, Stoß- und spezielle Mischungsoptionen:Für Steinbrüche, Bergbau, Zerkleinerung, Recycling und andere anspruchsvolle Anwendungen können Chevron-Bänder mit verschleißfesten Abdeckungen und optionalen Brech- oder reißfesten Verstärkungen hergestellt werden, um die Widerstandsfähigkeit gegen Verschleiß, Stöße, Schneiden und Reißen zu verbessern. Ölbeständige, hitzebeständige, flammensichere und kältebeständige Mischungen sind ebenfalls erhältlich, sodass die Gummizusammensetzung an das transportierte Material und die Betriebsumgebung angepasst werden kann, anstatt eine Mischung für jede Anwendung zu verwenden.
◆Anwendungsangepasstes und anpassbares Design:Die Leistung des Chevron-Bandes hängt von der vollständigen Kombination aus Material, Partikelgröße, Förderwinkel, Bandbreite, Kapazität und Betriebsbedingungen ab. TRANSCO kann Bandbreite und -länge, Profiltyp, Profilhöhe und -steigung, EP/NN-Gestell, Zugfestigkeit, Anzahl der Lagen, Deckstärke und Gummimischung anpassen, während vorhandene Zeichnungen, Bandproben oder Maßfotos auch für OEM- und Ersatzteile verwendet werden können. Dies hilft, Profilanpassungen zu reduzieren und konsistente Spezifikationen über wiederholte Bestellungen hinweg aufrechtzuerhalten.

Technische Standards für Chevron-Förderbänder

① TRANSCO Chevron-Förderbänder mit EP- oder NN-Textilgestellen werden gemäß ISO 14890:2026, DIN 22102-1:2020-12, GB/T 32457-2015 und GB/T 7984-2013 hergestellt und geprüft, wobei die allgemeinen Anforderungen für textile Förderbänder, die in der Handhabung von Schüttgütern verwendet werden, abgedeckt werden.
② Die Vollstärke der Zugfestigkeit und Dehnung wird gemäß ISO 283:2023 getestet, um die mechanische Leistung der ausgewählten Gestellfestigkeit und Lagenkonstruktion zu überprüfen.
③ Die Haftung von Lage zu Lage und von Abdeckung zu Gestell wird gemäß ISO 252:2023 getestet, um eine messbare Kontrolle der Bonding-Leistung unter wiederholtem Biegen und Stößen zu gewährleisten.
④ Die Durchlaufbarkeit und der Widerstand gegen Rissausbreitung werden gemäß ISO 703:2025 und ISO 505:2025 bewertet, um die transversale Flexibilität und den Widerstand gegen Risswachstum unter anspruchsvollen Förderbedingungen zu bestätigen.
⑤ Die Mindestdurchmesser von Riemenscheiben und Anforderungen an dauerhafte Verbindungen können gemäß ISO 3684:1990 + Amd 1:2006 und DIN 22102-3:2020-12 überprüft werden, um sicherzustellen, dass das Band korrekt biegt und die Verbindung zuverlässig funktioniert.
⑥ Für spezielle Betriebsbedingungen können hitzebeständige, flammensichere und antistatische Chevron-Förderbänder gemäß ISO 4195:2026, ISO 340:2022 und ISO 284:2025 getestet werden, wobei Gummimischungen ausgewählt werden, um an das transportierte Material und die Betriebsumgebung angepasst zu werden.

Ausgewähltes Chevron-Profil & verfügbare Muster

Maximale Gurtbreite (B.W.)	Musterbreite (C.W.)	Musterhöhe (C.H.)	Mustersteigung (C.P.)
700	500	5	100
700	600	5	100
900	800	5	100
1100	1000	5.5	100
1400	1200	5.5	100
2500	2350	10	250

Maximale Gurtbreite (B.W.)	Musterbreite (C.W.)	Musterhöhe (C.H.)	Mustersteigung (C.P.)
1000	420	12	250
1250	820	15	250

Maximale Gurtbreite (B.W.)	Musterbreite (C.W.)	Musterhöhe (C.H.)	Mustersteigung (C.P.)	Öffnungsabstand
1300	725	4.5	300	25
1300	750	15	300	195
1000	600	15	100	25
800	380	15	250	25

Maximale Gurtbreite (B.W.)	Musterbreite (C.W.)	Musterhöhe (C.H.)	Mustersteigung (C.P.)
1600	1600	5	150
1600	1600	6	100
1480	1480	8	100
1400	1200	10	100
1400	1200	15	100

Maximale Gurtbreite (B.W.)	Musterbreite (C.W.)	Musterhöhe (C.H.)	Mustersteigung (C.P.)
800	550	15	250
1300	750	15	250
800	450	25	225
800	550	25	250
1400	750	25	430
2100	1100	25	350

Maximale Gurtbreite (B.W.)	Musterbreite (C.W.)	Musterhöhe (C.H.)	Mustersteigung (C.P.)
800	500	20	180
1300	750	32	285
1500	800	32	330

Maximale Gurtbreite (B.W.)	Musterbreite (C.W.)	Musterhöhe (C.H.)	Mustersteigung (C.P.)	Öffnungsabstand
650	440	17	330	30
900	630	17	330	30
1200	950	17	330	30

	Maximale Gurtbreite (B.W.)	Musterbreite (C.W.)	Musterhöhe (C.H.)	Mustersteigung (C.P.)
	1000	490	35	250

Maximale Gurtbreite (B.W.)	Musterbreite (C.W.)	Musterhöhe (C.H.)	Mustersteigung (C.P.)
500	456	2.5	65
600	556	2.5	65
650	606	2.5	65
800	756	2.5	65
1000	956	2.5	65
610	570	6	100
700	660	6	100
1200	1170	6	100

Maximale Gurtbreite (B.W.)	Musterbreite (C.W.)	Musterhöhe (C.H.)	Mustersteigung (C.P.)
1400	1360	6	65
1600	1550	6	65
2400	2350	6	65

Maximale Gurtbreite (B.W.)	Musterbreite (C.W.)	Musterhöhe (C.H.)	Mustersteigung (C.P.)
1300	1300	3	18
1350	1350	2	17

	Maximale Gurtbreite (B.W.)	Musterbreite (C.W.)	Musterhöhe (C.H.)	Mustersteigung (C.P.)
	700	650	13	250

	Maximale Gurtbreite (B.W.)	Musterbreite (C.W.)	Musterhöhe (C.H.)	Mustersteigung (C.P.)
	830	800	9	55

Spezifikationen für Chevron-Förderbänder

Festigkeit (kN/m)	Lagen	Karkassenart	Anwendbare Riemenbreite
160	2	NN / EP	500–800 mm
250	2–3	NN / EP	500–1000 mm
315	2–4	NN / EP	500–1400 mm
400	2–4	NN / EP	600–1400 mm
500	2–5	NN / EP	750–1400 mm
630	3–6	NN / EP	750–1400 mm
800	3–6	NN / EP	750–1400 mm
1000	3–6	NN / EP	750–1400 mm
1250	3–6	NN / EP	900–1400 mm
1400	3–6	NN / EP	1000–1400 mm
1600	4–6	NN / EP	1050–1400 mm
2000	4–6	NN / EP	1050–1400 mm
2500	5–6	NN / EP	1200–1400 mm

Können Sie das benötigte Chevron-Muster nicht finden?

Senden Sie uns Ihre Musterdarstellung, klare Fotos, vorhandene Bandproben oder erforderliche Profildimensionen. Wir können verfügbare Formoptionen anpassen oder ein maßgeschneidertes Chevron-Profil basierend auf Ihrem Material, Förderwinkel, Bandbreite und Betriebsbedingungen entwickeln, um sicherzustellen, dass das Muster zu Ihrem Förderer und den Förderanforderungen passt.

Fordern Sie ein individuelles Muster an

So lesen Sie eine Chevron-Förderbandspezifikation

Spezifikation	Parameter	Beschreibung
EP 400/3	Gurtkörper & Zugfestigkeit	EP steht für einen Polyester-Kette / Nylon-Schuss-Gewebe-Gurtkörper. 400 N/mm ist die nominale Zugfestigkeit des gesamten Gurtes, und 3 steht für eine 3-lagige Gewebekonstruktion.
25 mm	Höhe des Chevron-Profils	Das geformte Chevron-Profil ist 25 mm hoch über dem Oberbelag. Die Profilhöhe wird entsprechend der Materialgröße, den Fließeigenschaften und der Förderneigung ausgewählt.
Geschlossenes V	Chevron-Muster	Kennzeichnet ein geschlossenes V-Chevron-Profil, das relativ kontinuierliche Materialunterstützung bietet und häufig für trockene, körnige und frei fließende Schüttgüter verwendet wird.
1200 mm	Bandbreite	Die nominale Gesamtbreite des Fördergurts beträgt 1200 mm. Die effektive Musterbreite wird separat entsprechend dem Ladebereich und dem Chevron-Design ausgewählt.
5/2 mm	Dicke der Ober-/Unterlage	Kennzeichnet eine 5 mm dicke Oberlage und eine 2 mm dicke Unterlage. Die 25 mm Höhe des Chevron-Profils ist zusätzlich zur Dicke der 5 mm Oberlage und ist nicht darin enthalten.

Hinweis: Die Abmessungen des Chevron-Profils werden separat von der Grundbandkonstruktion angegeben. Profilhöhe, -breite, -steigung und Mustergeometrie sollten zusammen bestätigt werden, wenn ein Chevron-Förderband ausgewählt oder ersetzt wird.

Leitfaden zur Auswahl von Chevron-Bändern

1. Bestätigen Sie den erforderlichen Förderwinkel
Beginnen Sie mit der Förderneigung und dem Verhalten des Materials auf einem glatten Band. Glatte Förderbänder sind im Allgemeinen für relativ niedrige Neigungen geeignet, während Chevron-Profile verwendet werden, wenn Rücklauf oder Verschüttung ein Problem darstellen. Für viele Schüttgüter können Chevron-Bänder die praktischen Förderwinkel von dem typischen Bereich von 18–20° glatter Bänder auf etwa 40° unter geeigneten Betriebsbedingungen erweitern. Für deutlich steilere oder nahezu vertikale Förderungen kann ein gewelltes Seitenwandband mit querliegenden Riemen eine geeignetere Lösung sein.
2. Bewerten Sie das transportierte Material
Das richtige Chevron-Profil sollte entsprechend dem tatsächlichen Material und nicht nur dem Förderwinkel ausgewählt werden. Partikelgröße, Stückgröße, Schüttdichte, Feuchtigkeit, Fließfähigkeit, Abrasivität und Materialtemperatur beeinflussen, wie die Ladung auf einer Neigung verhält. Feine trockene Materialien wie Getreide und Dünger erfordern andere Rückhalteigenschaften als nasser Sand, klebrige Materialien oder grobes Aggregat, daher sollte das geförderte Material immer bestätigt werden, bevor der Profiltyp und die Höhe ausgewählt werden.
3. Passen Sie das Chevron-Profil an das Material an
Die Profilgeometrie bestimmt, wie effektiv der Gurt Material zurückhält und freigibt. Offene V-Muster ermöglichen eine einfachere Entladung und sind im Allgemeinen besser für nasse oder klebrige Materialien geeignet, während geschlossene V-Muster eine stärkere kontinuierliche Unterstützung für trockene und rieselfähige Materialien bieten. Y-Typ- und Fischgrätprofile können für unterschiedliche Fluss- und Kapazitätsanforderungen ausgewählt werden. Häufige Profilhöhen sind 6, 12, 15, 25 und 32 mm, wobei höhere Profile im Allgemeinen verwendet werden, wenn die Partikelgröße und die Anforderungen an die Materialrückhaltung zunehmen. Die endgültige Auswahl sollte die Profilhöhe zusammen mit Breite, Steigung, Öffnung und effektiver gemusterter Breite berücksichtigen.
4. Wählen Sie die Karkasse aus der Förderbandspannung
Das Chevron-Profil unterstützt das geförderte Material, bietet jedoch nicht die Hauptlängsbelastbarkeit des Gurtes. Die Gurtsspannung wird von der EP- oder NN-Textilkarkasse getragen, daher müssen Zugfestigkeit und Schichtenanzahl aus der Förderlänge, Hubhöhe, Gurtbreite, Last, Antriebsanordnung und Betriebsspannung ausgewählt werden. Ein schwereres oder höheres Chevron-Profil ersetzt nicht die Notwendigkeit der richtigen Karkassenbewertung, und der Grundgurt sollte daher unabhängig von der Cleathöhe dimensioniert werden.
5. Passen Sie die Deckverbindung an die Arbeitsbedingungen an
Die Gummibeschichtung sollte entsprechend dem geförderten Material und der Betriebsumgebung ausgewählt werden. Abriebfeste Verbindungen sind für Aggregate, Steine, Sand und Erze geeignet; ölbeständige Verbindungen werden dort verwendet, wo Öle den Standardgummi beeinflussen können; und hitzebeständige, flammhemmende oder kältebeständige Verbindungen können für spezielle Betriebsbedingungen ausgewählt werden. Die Dicke der oberen und unteren Beschichtung sollte ebenfalls an den erwarteten Verschleiß, Aufprall und Dienstgüte angepasst werden, anstatt eine Standardkonstruktion für jeden Chevron-Gurt zu verwenden.
6. Überprüfen Sie die Förderkompatibilität, bevor Sie den Gurt finalisieren
Bevor die Spezifikation bestätigt wird, sollte der Chevron-Gurt mit dem gesamten Fördersystem überprüft werden. Profilhöhe und Karkassenkonstruktion müssen mit dem Durchmesser der Riemenscheibe, der Trichteranordnung, dem Abstand der Rücklaufrollen, den Gurtreinigern, Schabern, Schürzen-Systemen, der Splice-Konstruktion und der Laufrichtung kompatibel sein. Höhere Profile wie 25 mm und 32 mm erfordern mehr Platz als Flachprofile, daher sollte das endgültige Gurt-Design zusammen mit dem Förderlayout überprüft werden, um Interferenzen und vorzeitige Profilschäden zu vermeiden.

Anwendungen von Chevron-Förderbändern


Abbau und Handhabung von Aggregaten	Bergbau und Mineralverarbeitung	Zement und Baustoffe
Chevron-Fördergurte werden häufig in Steinbrüchen und Aggregatanlagen für den geneigten Transport von Sand, Kies, Schotter, Kalkstein und gesiebtem Aggregat eingesetzt. Erhöhte Chevron-Profile helfen, das Materialrücklaufen auf steilen Förderabschnitten zwischen Brechern, Sieben, Lagerplätzen und Ladepunkten zu reduzieren. Abriebfeste Beschichtungen und höhere Profile wie 25 mm oder 32 mm können für grobe und abrasive Materialien ausgewählt werden.	In Bergbau- und Mineralverarbeitungssystemen können Chevron-Gurte Kohle, Erze, Mineralien und zerkleinerte Materialien auf geneigten Transferförderern transportieren. Die profilierte Oberfläche verbessert die Materialrückhaltung, wo ein glatter Gurt grobe Partikel zurückrollen lassen könnte. EP- oder NN-Tragstrukturen, abriebfeste Beschichtungen und verstärkte Gurtoptionen können entsprechend der Förderspannung, der Aufpralllast und den Materialeigenschaften ausgewählt werden.	Chevron-Förderbänder eignen sich zur Handhabung von Kalkstein, Klinker, Gips, Sand und gemischten Baustellenmaterialien in Zementwerken, Betonproduktion und Baustellenverarbeitungsanlagen. Sie werden häufig auf geneigten Förderern eingesetzt, die Brech-, Sieb-, Lager- und Zuführgeräte verbinden. Der Profiltyp und die Höhe können an die Partikelgröße und die Neigung des Förderers angepasst werden, um einen stabilen Materialfluss aufrechtzuerhalten und Verschüttungen zu reduzieren.

Recycling & Abfallverarbeitung	Landwirtschaft & Getreidehandling	Mobile Brech- & Siebanlagen
Recyclinganlagen verarbeiten häufig unregelmäßige, gemischte und schwer zu kontrollierende Materialien wie Bauabfälle, Biomasse, Holzspäne, Industrieabfälle und recycelbare Materialien. Chevron-Profile helfen, diese Materialien während der Sortierung, Zerkleinerung, Siebung und Materialrückgewinnung auf geneigten Förderern in Bewegung zu halten. Für scharfe oder abrasive Materialien können robuste Abdeckungen, Brecherverstärkungen oder reißfeste Konstruktionen spezifiziert werden, um die Haltbarkeit des Bandes zu verbessern.	Chevron-Förderbänder werden für den geneigten Transport von Getreide, Samen, Dünger, Tierfutter und anderen landwirtschaftlichen Schüttgütern in Lager-, Lade- und Verarbeitungssystemen eingesetzt. Niedrigere oder mittlere Chevron-Profile können eine ausreichende Materialrückhaltung bieten, ohne die Entladung unnötig einzuschränken. Offene oder geschlossene V-Muster können je nach Materialflussfähigkeit, Feuchtigkeitsgehalt und dem erforderlichen Förderwinkel ausgewählt werden.	Chevron-Förderbänder werden häufig auf mobilen Brechern, Siebanlagen, Staplern und Ladeförderern installiert, wo kompakte Geräte eine zuverlässige Materialhebung innerhalb begrenzter Installationsräume erfordern. Die steilere Förderfähigkeit von Chevron-Profilen kann helfen, den horizontalen Fußabdruck des Förderers zu reduzieren, während die Entladehöhe beibehalten wird. Bandbreite, Profilhöhe, Musterlayout, Gewebe-Stärke und Abdeckmaterial können angepasst werden, um den Anforderungen von OEM und Ersatzteilen zu entsprechen.

Versand und Verpackung von Gummiförderbändern

TRANSCO bietet flexible Verpackungs- und Versandlösungen entsprechend dem Bandtyp, der Breite, der Dicke, der Rollengröße, dem Gesamtgewicht und der Transportmethode, um Förderbänder während der Lagerung, Handhabung und internationalen Versendung zu schützen.

Verpackungsformen
Förderbänder können in verschiedenen Rollkonfigurationen verpackt werden, um den Bandabmessungen und den Anforderungen an die Containerladung gerecht zu werden: ◊Runde Rolle ◊Doppelte Rolle ◊Ovale Rolle ◊Schutzverpackung	Jede Bandrolle kann sicher verpackt werden, um das Band während der Handhabung und des Transports zu schützen: ◊Wasserfeste PP-gewebte Stoffverpackung ◊Schützende Kunststofffolie ◊Kantenschutz ◊Hochfeste Umreifung ◊Individuelle Verpackungsfarben und -markierungen ◊Spulen- & Unterstützungsmöglichkeiten	Verschiedene Unterstützungsstrukturen können je nach Gurtgröße, Rollengewicht und Entladebedingungen ausgewählt werden: ◊Stahlspule / Stahlkern ◊Holzfass / Holzkern ◊Holzpalette ◊Stahlpalette ◊Verstärktes Stahlgestell
Sichere Containerladung	Individuelle Verpackung	Verpackungsempfehlung
Schwere oder große Förderbandrollen können sicher im Container positioniert und verstärkt werden, um unerwünschte Bewegungen während des Transports zu reduzieren. Rollendimensionen, Bruttogewicht und Verpackungsinformationen können deutlich markiert werden, um sicheres Heben und Entladen zu unterstützen.	Verpackungsmethoden können für Seefracht, Containertransport und Projektlieferungen angepasst werden. Spezielle Verpackungen mit Stahlspulen oder verstärkten Rahmen sind für große, schwere oder lange Förderbandrollen verfügbar.	Unser Team empfiehlt die geeignete Rollenform, das Verpackungsmaterial, die Spulenstruktur und die Lademethode entsprechend jeder Förderbandspezifikation und dem Zielort, um Produktschutz, Handhabungseffizienz und Versandraum auszubalancieren.

Häufig gestellte Fragen

Q Welchen Neigungswinkel kann ein Chevron-Förderband bewältigen?

Chevron-Förderbänder sind für geneigtes Fördern ausgelegt, bei dem ein glattes Band Materialrücklauf oder Verschüttungen erfahren kann. Abhängig vom geförderten Material, der Partikelgröße, der Feuchtigkeit, der Bandgeschwindigkeit und dem Profil-Design können sie für Neigungen von bis zu etwa 40° unter geeigneten Betriebsbedingungen geeignet sein. Dies sollte als anwendungsabhängiger Höchstwert behandelt werden, anstatt als garantierter Winkel für jedes Material.

Q Wie wähle ich die richtige Höhe des Chevron-Profils aus?

Die Profilhöhe sollte hauptsächlich nach der Partikelgröße des Materials, der Stückgröße und den Fließeigenschaften ausgewählt werden, nicht nur nach dem Förderwinkel. Niedrigere Profile sind im Allgemeinen für feine Materialien geeignet, während 15 mm, 25 mm und 32 mm Profile häufig verwendet werden, wenn die Materialgröße und die Rückhaltanforderungen steigen. Profilbreite, Abstand und Mustergeometrie sollten ebenfalls berücksichtigt werden, bevor die endgültige Auswahl bestätigt wird.

Q Was ist der Unterschied zwischen offenen V- und geschlossenen V-Chevron-Mustern?

Offene V-Profile bieten Entladewege, die es Feuchtigkeit, Feinmaterial und klebrigen Materialien erleichtern, zu entweichen, wodurch sie für nasse oder verpackte Materialien geeignet sind. Geschlossene V-Profile bieten eine kontinuierlichere Rückhalteschranke und werden häufig für trockene, feine und rieselfähige Materialien ausgewählt. Y-Typ, Fischgrät und maßgeschneiderte Profile können ebenfalls entsprechend dem Materialverhalten und den Förderanforderungen ausgewählt werden.

Q Erhöhen Chevron-Profile die Zugfestigkeit des Bandes?

Nein. Die Chevron-Profile unterstützen das geförderte Material, bieten jedoch nicht die Hauptlängszugfestigkeit des Bandes. Die Bandspannung wird von der EP- oder NN-textilen Struktur getragen, daher müssen Zugfestigkeit und Schichtenanzahl entsprechend der Förderlänge, der Hubhöhe, der Last, der Anordnung des Antriebs und der Betriebsspannung ausgewählt werden. Ein höheres Chevron-Profil erlaubt es nicht, die Festigkeit der Struktur zu reduzieren.

Q Können Sie ein Chevron-Muster empfehlen, wenn die ursprüngliche Band-Spezifikation nicht verfügbar ist?

Ja. Wenn die ursprüngliche Spezifikation oder die Formnummer nicht verfügbar ist, stellen Sie ein klares Foto des vorhandenen Musters zusammen mit dem geförderten Material, der Förderneigung und der Bandbreite zur Verfügung. Zusätzliche Informationen wie Partikelgröße, erforderliche Kapazität und bestehende Bandmaße verbessern die Genauigkeit der Empfehlung. TRANSCO kann dann verfügbare Profile vergleichen und eine geeignete Option zur Bestätigung vor der Produktion empfehlen.

Q Kann eine vorhandene Chevron-Form anstelle der Entwicklung einer neuen Form verwendet werden?

Ja, vorausgesetzt, die vorhandene Form kann die erforderliche Profilform, Höhe, Breite, Abstand, Bandfreiheit und Musterlayout erfüllen. Wir prüfen normalerweise zuerst die verfügbaren Formoptionen, da dies die Entwicklungszeit der Form verkürzen und die Wiederholproduktion vereinfachen kann. Eine neue Form wird in Betracht gezogen, wenn die verfügbaren Profile die bestätigten Anforderungen an die Ausrüstung, die Abmessungen oder den OEM-Ersatz nicht erfüllen können.

Q Warum können zwei Chevron-Muster mit derselben Höhe unterschiedlich funktionieren?

Die Profilhöhe ist nur ein Teil der Chevron-Geometrie. Die Profilbreite, der Abstand, die Öffnung, die Ausrichtung, die Kontinuität und die effektive Musterbreite beeinflussen ebenfalls, wie Material zurückgehalten und freigegeben wird. Zwei 25 mm Profile können sich beispielsweise unterschiedlich verhalten, wenn ihr Abstand oder ihre Öffnung unterschiedlich ist. Für OEM-Ersatzteile und präzise Anpassungen sollte daher die vollständige Profildarstellung bestätigt werden, anstatt nur die Höhe zu vergleichen.

Q Können Chevron-Förderbänder heißvulkanisiert verbunden werden?

Ja. Die zugrunde liegende textile Tragstruktur kann mit einem geeigneten Splice-Design heißvulkanisiert werden. Bei Chevron-Bändern sollten auch der Profilabstand, die Laufrichtung und die Musterwiederholung berücksichtigt werden, damit die Verbindung keine unnötige Unterbrechung der Tragfläche verursacht. Bei endlosen Bändern bleibt die installierte Bandlänge durch den Förderer bestimmt, während die Verbindung und das Profil-Layout während der Produktion koordiniert werden.

Q Wann sollte ich ein Seitenwandförderband anstelle eines Chevron-Bandes wählen?

Chevron-Bänder sind im Allgemeinen für mäßig bis steil geneigtes Fördern geeignet, bei dem erhöhte Profile eine ausreichende Materialrückhaltung bieten können. Wenn die erforderliche Neigung sehr steil wird, wenn nahezu vertikales Heben erforderlich ist oder wenn das Material in geschlossenen Taschen transportiert werden muss, ist ein gewellter Seitenwandförderer mit querliegenden Riegeln in der Regel geeigneter. Etwa 40° kann als praktische Übergangsreferenz verwendet werden, aber die endgültige Wahl sollte auf dem Material und dem Förderlayout basieren.
